拱形屋面更換翻新

發布時間：2020-05-13 13:04:19 發布人：鋼結構維修瀏覽量：

建造單位：拱形屋面出產出資項目部

施工單位：湖北藍歐鋼結構工程有限公司

編制日期：2020-05-05 17:45:43

XXXXXXXXX公司鋼屋面工程：

編制依據

本施工方案是依據以下文件、國家規范、作業規范編制的：

《鋼結構施工及查驗規范》（GB50205-2001）

《建造工程施工現場辦理規則》

《建造工程質量辦理辦法》

《建造工程質量監督辦理規則》

《建造安全出產監督辦理規則》

《建造項目（工程）竣工查驗辦法》

《鋼結構工程質量查驗鑒定規范》（GB50221-95）

《建筑裝置工程質量查驗鑒定統一規范》（GBJ300-88）

《建筑工程質量查驗鑒定規范》（GBJ301-88）

工程概況

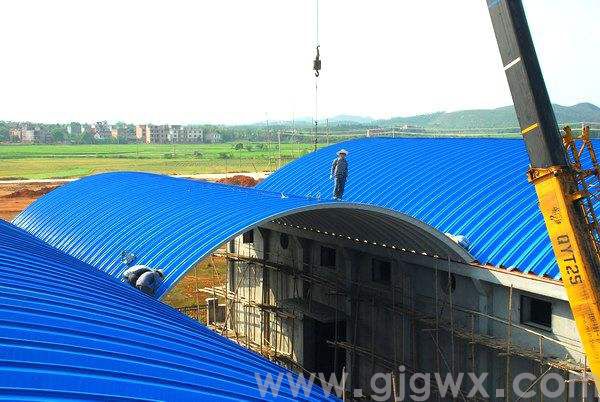

拱形屋面更換

工程規模

XXXXXXXX公司飼鈣車間制品庫、皮帶棧橋等工程，拱板屋面矢跨比為1：5，建筑總面積約1525m2；非拱板屋面，建筑總面積約1467m2。

工程特色

XXXXX公司飼鈣車間制品庫、皮帶棧橋等工程屋面選用0.8mm或1.0mm厚彩鋼板。

施工周期

共25天．

施工條件

路途.場所

建筑物四周要求場所平整、壓實、無堆存物。以確保構件的加工、組合和吊裝。

建筑物

建筑物節點部分連系梁按技能要求：平整度—3.0mm，水平度L/1000，并已經過下部主體結構查驗。

電：施工設備用電，總功率50千瓦，需220V、380V電源至施工現場。

水：能滿意施工隊生活需要。

風：本結構為輕型屋面，大于等于4級風不能吊裝。

暫時設備

供給面積為150平方米的暫時設備場所。

施工前預備

技能預備

編制工料剖析方案。

編制出產進展。

編制本工程構件的加工工藝，下達質量操控指標，意圖是用杰出的工藝來確保質量。

計算本工程的主材、輔材的用量及規格類型，便于裝置前供料。

資料預備

主材：彩板（δ0.8mm或1.0mm、海蘭色）

輔材：焊條、自攻絲、柴油、螺栓、鉚釘?shù)取?/p>

配件預備

聯接件、端墻槽型板、泛水板

設備預備

隨車吊、S-SPAN610成型機、變壓器、咬邊機、電鉆、電焊機、電剪刀、電動扳手、專用壓鉗、專用吊具、吊桿、氧氣、乙炔、割炬。

總平面布置

依據場所條件及施工工藝，制造施工總平面布置圖、吊裝圖,見附頁。

進展方案

施工進展方案

序號施工日期

施工內容

1撤除原彩鋼板屋面

2連接件裝置

3調試設備

4構件制造

5地上組合

6屋面吊裝

7找補漆膜

撤除辦法及辦法

依據不同的撤除目標，撤除施工應當采取不同的撤除辦法和撤除次第，但應恪守“先上后下、先非承重結構后承重結構”的基本原則。

（一）人工與機械相結合的辦法。拱形屋面,拱形屋頂維修,拱形屋面更換,拱形屋面拆除

撤除目標：磷酸乙氨庫拱板屋面

撤除辦法：人工與機械合作，人工用氣割將拱板20塊為一組切開一條縫，然后用機械將屋面板構件吊下去。

為了確保安全撤除，有必要先了解撤除目標的結構，弄清組成房子的各部分結構構件的傳力聯系，才干合理地確認撤除次第和辦法。

一般說來房子的結構組成，由屋頂板或樓板、屋架或梁、磚墻或柱、根底四大部分組成。其傳力聯系也很清晰。

屋頂板或樓板傳力給屋架或梁，屋架或梁傳力給磚墻或柱，磚墻或柱傳力給根底。

因此，撤除的次第，原則上就是承受力的主次聯系，或者說按傳力聯系的次第來確認。即先拆最次要的受力構件，然后撤除次之受力構件，最后拆首要受力構件。撤除次第是：屋頂板→屋架或梁→承重磚墻或柱→根底。如此由上而下，一層一層往下拆。

（二）撤除辦法。

撤除屋面板時，施工單位有必要清晰負責人在現場指揮，督促作業人員嚴厲按方案規則施工。施工現場的一切作業人員有必要戴好安全帽，制止穿汗背心、短褲、拖鞋，禁止酒后上崗作業。高處作業不得恣意向下投擲撤除的物料，制止用人力推倒辦法進行撤除施工。使用吊放東西或起重設備，要有專人指揮，機操、指揮和司哨人員有必要嚴厲恪守操作規程，不允許超載、斜吊，禁止違章指揮和違章作業。

撤除下來的廢舊資料應及時清運進場，禁止在施工現場燃燒廢物。運輸過程中禁止發作拋、灑、滴、漏等污染環境的行為。

施工工序

聯接板割孔、刷漆聯接板裝置

S—SPAN610成型機現場定位調試構件制造構件地上拼裝咬合

組合構件吊裝屋面組合構件裝置咬合找補漆膜。

首要施工辦法及辦法

S—SPAN610成型機現場定位調試

確認V型構件和拱型構件的加工方向，加工出來構件的擺放方位將設備定位、調整水平，詳見施工布置圖。

依據設備水平高度，裝置V型構件的加工托架、拱型構件的加工托架及擋輪，托架與托架接頭要平整。

調試V型構件加工體系。

彩卷裝機，進入V型構件加工體系，在輥軋過程中查看是否有損壞漆膜的現象：若發現當即停機調整，直至處于杰出狀況，然后截取3—3.5m，丈量技能指標。滿意了作為下道工序曲折實驗。

曲折成形是靠?jī)山M對稱錐形齒輪和一組中間較大的對稱齒輪，其形狀V型。制造中彩板內經收縮而獲得曲折。

拱型構件的調試、搖動設備數字碼表、調整曲折成型機齒輪間隙，將上道工序的3—3.5m長的V型構件旋轉900，裝進曲折成型體系，將曲折成型的板丈量構件圓弧。丈量辦法：計算拱型構件的曲率半徑，放樣做卡模然后將試制的拱型構件放在水平方位，用卡模丈量。構件與卡模符合則說明合格，轉入批量出產，不然從頭調試查驗。

構件制造

成型機經過一系列的調試滿意加工要求，依據規劃跨度，計算V型構件的長度、用鋼尺丈量。在V型構件支撐托架，設置限位器（專人監視），當構件長度加工一定時，V型加工體系停止工作。此時，用尺查看，滿意轉入曲折加工體系。將V型構件在托架旋轉900，進入曲折加工體系，V型構件加工曲折成型后，將拱型構件擺在平整的地上上，用50m兩個鋼尺穿插丈量是矢高、跨度，滿意要求批量加工。

在屋面構件成批出產過程中，每加工10件作為一個查驗單元，嚴把質量關。

構件在轉運過程中避免與梁柱碰撞、削減漆膜損害，要求工人密切合作，輕拿輕放，擺放整齊。

構件地上拼裝咬合

構件組合咬邊寬度不小于5mm，咬合率100%。

當建筑物規劃長度不能被3個基本組合件模數整除時，余件則改為二個基本構件為一組，不然單件不便吊裝

組合構件吊裝

在屋面拱型組合構件上確認吊點方位，用建筑物西側塔吊吊裝。

選用1/4吊裝法。設置攬風繩，保持起吊中構件穩定。

屋面組合構件裝置咬合

組合構件屋面裝置

按組合件的數量，在支承屋蓋連系梁上進行等份區分，作為裝置基點。吊裝時，按劃好的方位就位。確保構件垂直，咬合、固定，每一個屋面構件一端用兩顆M5.5×25自攻自鉆絲與聯接板聯接。屋面裝置人員正確使用東西，合理擺放，削減漆膜破損。

找補漆膜

找補油漆：選用彩涂鋼板專用修補漆，沿拱型板逐條找補，直至查看完全合格為準。

機械設備方案

首要施工設備表

編

號稱號類型規格數量制造年份及出產國狀況自有

或

租賃估

價額定

功率出產能力運到工地日期

1隨車吊198.1中國杰出自有32萬元120馬力

2S-SPAN610成型機195.7韓國杰出自有40萬美元75馬力3T/H

3.變壓器395.7韓國杰出自有2120美元375W

4咬邊機395.7韓國杰出自有3529.4美元375W

5電鉆395.3韓國杰出自有635.3美元375W

6電焊機295.8韓國杰出自有423.53美元24W

7電剪刀294.9美國杰出自有494.12美元510W

8電動扳手295.3美國杰出自有503.21美元670W

9專用壓鉗4095.7韓國杰出自有1000美元

10專用吊具295.7杰出自有4000美元

11專用吊具296.3杰出自有1000元

12吊桿595韓國杰出自有10000美元

13氧氣、乙炔、割炬2國產4000元

勞動安排

項目經理一人

質檢員一人

安全員一人

裝置工十名

電焊工二名

起重工二名（外協）

設備操作工一名

工期確保辦法

安排辦法

公司和現場將組成二級強有力的指揮班子，負責指揮、調度人員及機械設備的裝備，協調與甲方、土建等施工單位的合作。配備滿足的施工力量，從安排上、設備上、人員上來確保按期竣工。

方案辦法

在施工方案上，從合理安排工序、合理分配人員等實施辦法入手，確保按期竣工。

質量確保

樹立完好的質量體系，對出產過程中的人、物、機進行有效的辦理。

依據國際規范ISO9000系列進行運作。每個環節、每個操作過程，均按工藝規劃進行，而且及時反饋工藝的問題，確保杰出的循環。

凡進入現場施工資料，有必要經質量員查驗，合格后投入使用，彩板有質保單。

在構件制造過程中，嚴厲工藝規程，慎重操作，對成型機仔細查看調試，進步成型機的機械加工性能，確保成型機的加工精度。做到首件必檢，半途抽檢，杜絕漏檢。

裝置過程中，組合、吊裝、就位、固定、嚴厲操控每一個環節，確保構件不變形，削減漆膜破損。

安全及文明施工辦法

加強安全施工教育，增強每隊安全意識，進步每個裝置人員的安全與出產責任心。

沿口板裝置中，要搭設腳手架以確保安全。結合本屋蓋工程特色，裝置工人要穿平底防滑絕緣鞋，戴安全帽，隨身佩戴東西要合理安放，避免脫落傷人及損害屋蓋漆膜。

夜間施工要有滿足的照明，施工用電線路要規范，常常查看，避免漏電傷人。吊裝時，仔細查看鋼絲繩、卡扣、卸扣及專用吊具，禁止在其重臂下行走或工作，超越4級風時應停止吊裝，以免形成設備資料不該有的丟失。
